- Producent:
- MANFORD
- Numer katalogowy:
- Manford VL

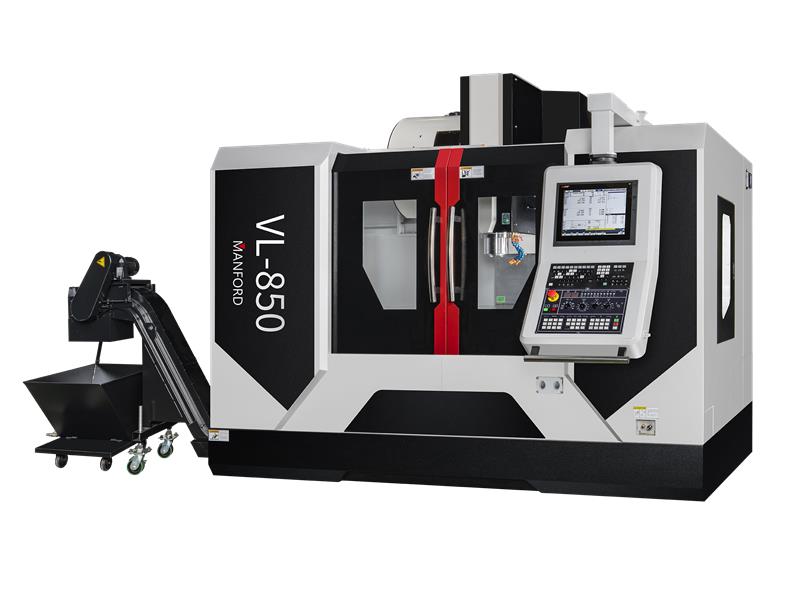

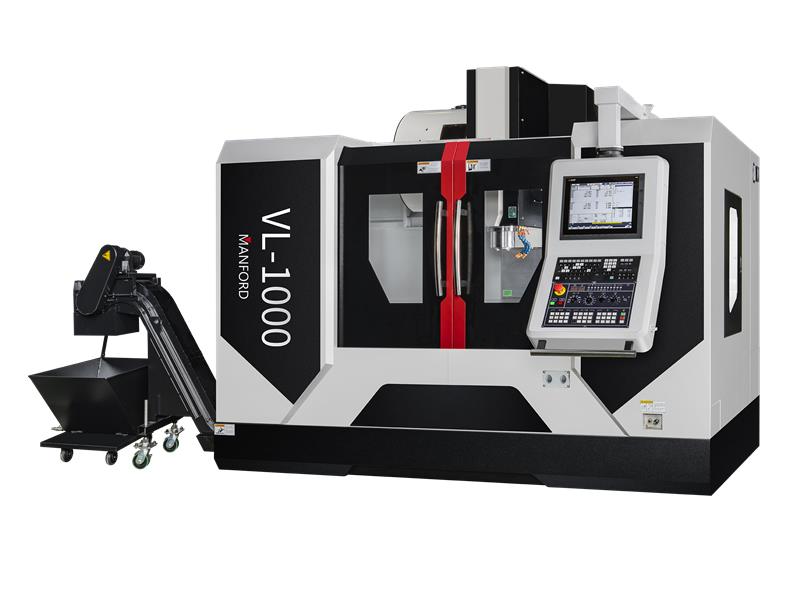

Pionowe Centrum Obróbcze serii VL TAJWAŃSKIEJ firmy Manford to maszyna wyposażona w prowadnice liniowe wałeczkowe w 3 osiach w celu zwiększenia dynamiki ruchu przy jednoczesnym zachowaniu wysokiej sztywności.
Maszyny serii VL przeznaczone są do obróbki seryjnej, z zachowaniem najwyższych parametrów obróbczych.
Główne zalety
- Bezpośredni napęd śrub kulowych osi X/Y/Z.
- Konstrukcja maszyn opracowana za pomocą analizy elementów skończonych.
- Kolumna w kształcie litery A zapewnia dużą powierzchnię styku z podstawą oraz umożliwia obniżenie środka ciężkości. Umożliwia to uzyskanie wysokiej stabilności oraz dokładności obróbki.
- Wanna chłodziwa wraz z transporterem wiórów wysuwana do przodu, co umożliwia łatwe czyszczenie maszyny.
- Seria VL wyposażona jest w liniowe prowadnice wałeczkowe o zwiększonej powierzchni styku, marki HIWIN lub PMI.
- Spłukiwanie wiórów z przestrzeni roboczej. Pompa chłodziwa marki Grundfos lub Walrus
- Brak przeciwwagi wrzeciennika dla serii VL. Wrzeciennik podtrzymywany jest poprzez przewymiarowany silnik osi Z. Rozwiązanie takie umożliwia dużo większą dynamikę ruchu osi Z.
- Precyzyjne, wstępnie napięte śruby kulowe w 3 osiach marki HIWIN lub PMI.
- Wysokiej jakości komponenty elektryczne firmy Eaton.
- Automatyczny układ centralnego smarowania.
- Wrzeciono chłodzone olejem w celu zapewnienia stabilności temperaturowej.
- 24 pozycyjny bębnowy magazyn narzędzi umożliwia szybką i dokładną wymianę narzędzi (2-3 sekund). Redukuje to czas obróbki co widoczne jest zwłaszcza przy skomplikowanych detalach, które wymagają użycia wielu różnych narzędzi.
Wyposażenie standardowe serii VL:
- Sterowanie Fanuc, Siemens, Heidenhain
- Wrzeciono ISO40 8000obr/min napędzane pasem zębatym
- Wrzeciono chłodzone olejem
- Przedmuch stożka wrzeciona
- 24-pozycyjny, bębnowy magazyn narzędzi
- Prowadnice liniowe wałeczkowe w osi X/Y/Z
- Przedmuch detalu powietrzem
- System spłukiwania wiórów
- Śrubowy transporter wiórów
- Teleskopowe osłony prowadnic dla wszystkich 3 osi
- Pełna osłona przestrzeni roboczej z zamkiem bezpieczeństwa drzwi
- Automatyczny system centralnego smarowania
- Oświetlenie przestrzeni roboczej
- Maszt sygnalizacyjny
- System chłodzenia
- Pistolet chłodziwa oraz sprężonego powietrza
- Pokrętło MPG
- Chłodzenie szafy elektrycznej
- Port USB
- Przygotowanie dla 4-tej osi
- Sztywne gwintowanie
- Zestaw narzędzi obsługowych
- Instrukcja obsługi w języku polskim i deklaracja zgodności CE
Wyposażenie dodatkowe serii VL:
- Zwiększenie prędkości obrotowe wrzeciona do 10000, 12000 lub 15000obr/min
- Zmiana napędu na bezpośredni lub elektrowrzeciono
- Zmiana stożka wrzeciona na ISO50
- Zwiększenie mocy wrzeciona
- Zwiększenie pojemności magazynu narzędzi do 30,32 lub 40szt.
- Chłodzenie przez wrzeciono 30 lub 70bar
- Łańcuchowy transporter wiórów
- Stół obrotowy – czwarta oś
- Liniały pomiarowe
- Sonda detalu Renishaw OMP60
- Sonda narzędzia Renishaw TS-27R
- Odciąg mgły olejowej
