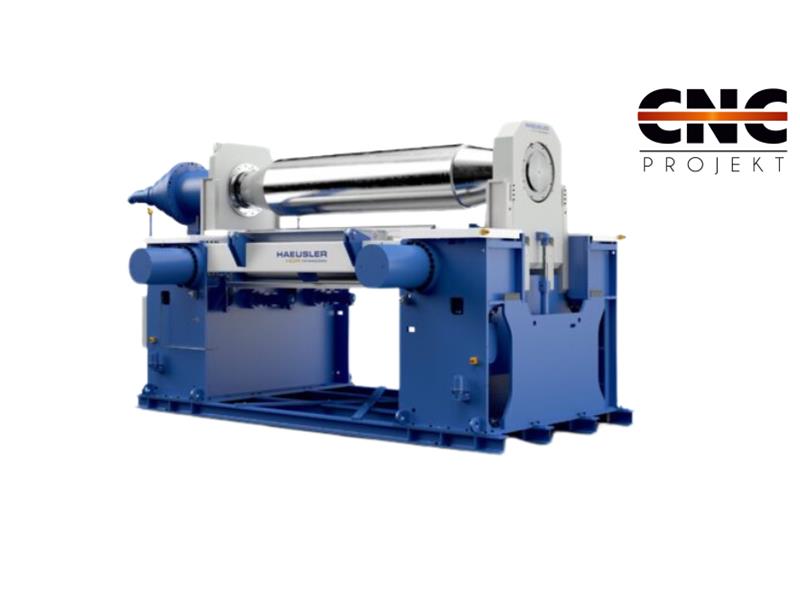

Walcarki do blach 3-rolkowe Haeusler HDR

Walcarki do blach 3-rolkowe Haeusler HDR charakteryzują się niezależnie regulowaną geometrią gięcia dolnych walców, która umożliwia walcowanie bardzo grubych arkuszy, jak również małych średnic. Najlepsze rezultaty gięcia można osiągnąć dzięki zastosowaniu unikalnej i opatentowanej regulacji górnego walca przy użyciu wyłącznie obciążonych ciśnieniem cylindrów, a tym samym wynikającej z tego symetrii maszyny. Rozwiązania zastosowane w walcarkach HDR, w porównaniu do innych maszyn 3-rolkowych, pozwalają na osiągnięcie znaczących korzyści w zakresie minimalizacji odcinków prostych, najlepszej jakości gięcia i obsługi obrabianego przedmiotu.

Główne zalety zwijarek 3-rolkowych Haeusler HDR

Dzięki opatentowanej regulacji górnej rolki na czterech identycznych cylindrach można osiągnąć absolutną symetrię gięcia – to podstawa doskonałych wyników gięcia.

OPTYMALNY MATERIAŁ WALCÓW
Firma HAEUSLER używa w swoich giętarkach tylko odpowiednio dobranego materiału do budowy walców. Materiał ten jest kuty w kuźniach partnerskich w kształcie jak najbardziej zbliżonym do ostatecznego konturu, a następnie obrabiany. Gwarantuje to, że właściwości nabyte w procesie kucia są optymalnie przenoszone na gotowy walec. Dla klientów oznacza to maksymalizację czasu eksploatacji maszyny.

WYSOKA DOKŁADNOŚĆ
Dzięki zastosowaniu specjalnych prowadnic w kształcie litery T w napędzie i zawiasowym stojaku łożyskowym, prowadnice mogą być ponad dwukrotnie większe w porównaniu z zastosowanymi w walcarkach innych dostawców. Umożliwia to trwałe osiągnięcie najwyższej dokładności gięcia i zmniejsza zużycie do minimum.

WYSOKI MOMENT OBROTOWY
Zastosowanie napędów o bardzo wysokich momentach obrotowych umożliwia wykonywanie zwijek
w zaledwie kilku przejściach, zwiększając tym samym produktywność walcarki. Ponadto wszystkie napędy obrotowe są standardowo wyposażone w szybko reagujący układ hamulcowy, co zapewnia precyzyjną i bezpieczną pracę.

ŁATWOŚĆ OBSŁUGI I KONSERWACJI
Poruszanie się po menu na ekranie dotykowym jest intuicyjne, maszyna aktywnie wspiera użytkownika w działaniu. Wszystkie istotne dane dotyczące gięcia mogą być wyświetlane i dostosowywane w systemie sterowania. Główne cylindry maszyny są łatwo dostępne, co gwarantują łatwą i szybką konserwację.

Jednym z podstawowych kryteriów wyboru giętarki 3-rolkowej jest geometryczne ułożenie jej rolek. Walcarki 3-rolkowe Haeusler HDR umożliwiają indywidualny, poziomy ruch obu walców dolnych, a także ruch pionowy walca górnego. Wszystkie 3 walce posiadają indywidualne napędy obrotowe i mogą być indywidualnie ustawiane pod kątem do gięcia stożkowego. W porównaniu z innymi rozwiązaniami, to rozwiązanie daje większe możliwości w zakresie minimalizacji odcinków prostych, precyzji gięcia i obsługi obrabianego elementu. Pozwala ono również na maksymalną elastyczność konfiguracji geometrycznej, która pozwala dostosować ustawienia walcarki do potrzeb geometrycznych określonego elementu obrabianego.

Wyposażenie standardowe

AUTOMATYCZNY CENTRALNY SYSTEM SMAROWANIA DLA ŁATWEJ KONSERWACJI
Dzięki zastosowaniu automatycznego centralnego systemu smarowania wszystkie istotne punkty maszyny są smarowane automatycznie.

SZYBKO REAGUJĄCY HAMULEC NAJAZDOWY DLA PRECYZYJNEGO GIĘCIA
Standardowo montowane szybko reagujące hamulce najazdowe umożliwiają operatorom bardzo precyzyjną pracę. Dodatkowo hamulce te są ważnym elementem systemu zabezpieczeń, ponieważ zapobiegają niezamierzonemu wyślizgnięciu się arkusza blachy z maszyny.

POŁĄCZENIE SIECIOWE ETHERNET DLA DOSTĘPU ONLINE
Dostęp online umożliwia inżynierom serwisowym dostęp do giętarki w możliwie najkrótszym czasie i gwarantuje optymalne wsparcie.

WYMIENNE ROLKI DO GIĘCIA MAŁYCH ŚREDNIC
Wymienne rolki umożliwiają gięcie nawet bardzo małych średnic. Maszyny HAEUSLER wyposażone są w system automatycznego rozpoznawana wielkości zamontowanej rolki oraz odpowiedniej regulacji ciśnienia roboczego.

OGRANICZNIKI DO POZYCJONOWANIA PŁYT
Opcjonalnie dostępny ogranicznik arkusza blachy ułatwia ustawienie płyty w maszynie, oszczędza czas i pomaga osiągnąć najlepsze wyniki gięcia.

SZYBSZE OBROTY DLA WIĘKSZEJ WYDAJNOŚCI
Szczególnie podczas gięcia bardzo dużych średnic prędkość obrotowa maszyny ma decydujące znaczenie dla jej wydajności. Walcarki HDR HAEUSLER posiadają opcję zwiększenia prędkości obrotowej do 8m/min.

PODPÓRKA GÓRNA DLA UŁATWIENIA GIĘCIA DUŻYCH ŚREDNIC
Podpory górne ułatwiają gięcie dużych średnic, umożliwiając trzymanie i podparcie dużych zwijek na godzinie 12-tej.

WSPORNIK BOCZNY DLA UŁATWIENIA GIĘCIA O DUŻYCH ŚREDNICACH
Podpory boczne mogą być zamontowane po obu stronach maszyny i podtrzymują arkusz blachy podczas gięcia.

ROLKOWY STÓŁ PODAWCZY DO SZYBKIEGO I ŁATWEGO ZAŁADUNKU BLACHY DO MASZYNY
Rolkowe przenośniki podające (opcjonalnie również z urządzeniem centrującym) ułatwiają załadunek blachy do giętarki. Płyty są umieszczane na stole podawczym i stamtąd transportowane do walcarki.

HDR dostępne modele

3-rolkowe walcarki do blach serii HAEUSLER VRM są dostępne w ponad 15 różnych rozmiarach i obejmują zakres blach o grubości od 70 mm do 320 mm (podginanie). Standardowe modele wyposażone są w walce o długości do 4500 mm, możliwa jest również realizacja walcarki w wersji specjalnej o walcach o długości do 8 000 mm.
