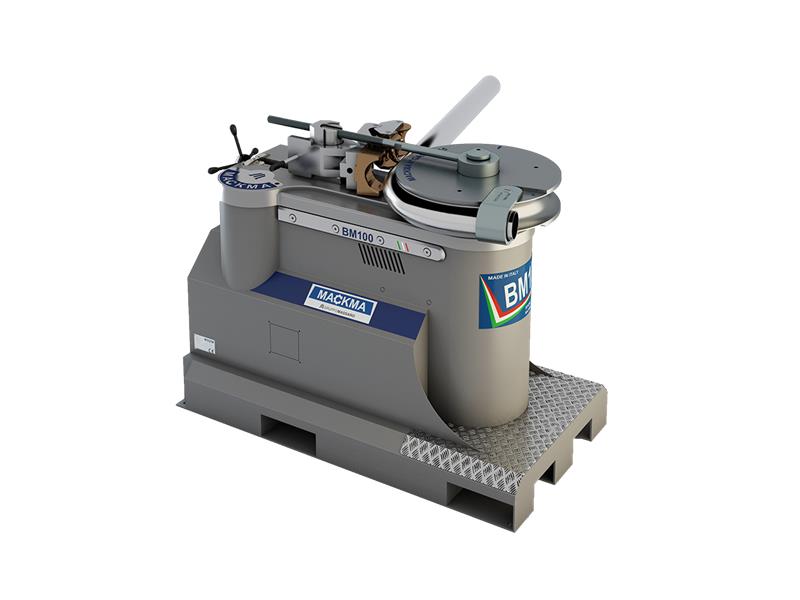

GIĘTARKI DO RUR - BEZTRZPIENIOWE BM100, Ø GIĘCIA 88,9 - 114,3MM

BM100 to jedyna dostępna na rynku giętarka beztrzpieniowa z możliwością gięcia rur w prawo i w lewo. Jest to możliwe dzięki zastosowaniu dwustronnego uchwytu matrycy. Ta innowacyjna konstrukcja pozwala na gięcie rur o średnicy do 101.6 mm i grubości ścianki 5,74. Maksymalny promień gięcia w osi rury to 600 mm.

Manualny zacisk rury sterowany za pomocą pokrętła z licznikiem – w celu zagwarantowania jak najwyższego stopnia powtarzalności. Wbudowany w korpus prosty w obsłudze panel sterowniczy. Umożliwia zapisywanie do 999 programów.

Potencjometr współpracujący z falownikiem reguluje prędkość gięcia w zależności od średnicy rury i grubości ścianki. Konstrukcja maszyny umożliwia tworzenie złożonych gięć, które wymagają przejścia rury pod płytą roboczą. Modułowa budowa sworznia matrycy gnącej daje możliwość zastosowania narzędzi innych firm.

Giętarka napędzana wyłącznie silnikiem elektrycznym – bez elementów hydraulicznych. Skutkuje to niskim poziomem hałasu oraz kosztów eksploatacji.

Aby zapewnić długotrwałą niezawodność, 100% komponentów użytych do produkcji jest pochodzenia włoskiego. Dowodem wysokiej jakości maszyn jest standardowa 2-letnia gwarancja.

Standardowe wyposażenie:

wbudowany w korpus prosty w obsłudze panel sterowniczy - EXPERT. Umożliwia zapisywanie do 99 pełnych procesów gięć.
manualny zacisk rury sterowany za pomocą pokrętła z licznikiem
prędkość gięcia regulowana za pomocą falownika współpracującego z potencjometrem
instrukcja obsługi w języku polskim
gwarancja 24 m-ce

Opcjonalne wyposażenie:

zestaw narzędzi do gięcia w lewo i w prawo (matryca gnąca, dociskowa i ślizgi)
3 metrowy pozycjoner rury
6 metrowy pozycjoner rury
uchwyt do narzędzi innych producentów
mobilny panel sterowania
możliwość podłączenia maszyny z urządzeniem do gratowania wewnętrznej i zewnętrznej krawędzi rury

Parametry techniczne Jednostka Wartość
Maks. zewnętrzna średnica rury [mm] 114,3 (4")
Maks. moment [N/m] 22 000
Średnica rury ze stali czarnej przy gięciu o sile rozciąganie 42 kg/mm2 [mm] 101,6 x 5,74
Średnica rury przy stali czarnej gięciu o sile rozciągania 35 kg/mm2 [mm] 114,3 x 4,78
Średnica rury przy gięciu ze stali nierdzewnej o sile rozciągania (AISI 304/316) 65 kg/mm2 [mm] 88,9 x 4,78
Maks. promień gięcia [mm] 600
Maks. kąt gięcia [°] 180
Maks. prędkość obrotu głowicy [obr] 1,2
Kierunek gięcia [-] prawy i lewy
Napięcie zasilania [V] 380/400
Maks. moc zainstalowana [kW] 3
Zakres temperatur w czasie pracy [°] 0-50
Wymiary [mm] 800 x 1100 x 1300
Waga [kg] 900
