Tabliczka znamionowa, która przetrwa dłużej niż maszyna

Tabliczka znamionowa to jeden z tych elementów, o których myśli się na końcu, tuż przed wysyłką maszyny. A potem, po dwóch latach, serwisant stoi przy urządzeniu i nie jest w stanie odczytać numeru seryjnego, bo naklejka zeszła po myciu albo wyblakła od słońca. Wtedy zaczyna się szukanie w dokumentacji, dzwonienie i strata czasu, której dałoby się uniknąć decyzją podjętą w piętnaście minut.

Poniżej, z czego robi się tabliczki, co realnie wytrzymuje warunki przemysłowe i gdzie najczęściej popełnia się błąd.

Czego wymaga przepis

Dyrektywa maszynowa mówi, że oznaczenie ma być czytelne i trwałe przez cały okres użytkowania maszyny. Musi zawierać nazwę i adres producenta, oznaczenie serii lub typu, rok budowy oraz oznakowanie CE. Numer seryjny w praktyce dokłada się zawsze, bo bez niego serwis i traceability nie istnieją.

Kluczowe jest słowo trwałe. Przepis nie mówi, z czego ma być tabliczka, tylko że ma przeżyć maszynę. To znaczy, że nadruk, który schodzi paznokciem po roku, formalnie nie spełnia wymogu, nawet jeśli w dniu odbioru wyglądał świetnie.

Naklejka wygląda dobrze przez pierwsze pół roku

Drukowana etykieta jest najtańsza i przy urządzeniach pracujących w suchym, czystym pomieszczeniu bywa wystarczająca. Problem zaczyna się wszędzie indziej.

Rozpuszczalniki i chemia myjąca zdejmują warstwę farby albo rozpuszczają klej. Promieniowanie UV wypala kolory, więc czarny druk po dwóch sezonach na zewnątrz robi się szary. Podwyższona temperatura odkleja podkład. Mycie ciśnieniowe potrafi zerwać etykietę w kilka sekund.

To nie jest argument przeciw naklejkom jako takim, tylko przeciw używaniu ich tam, gdzie środowisko jest agresywne. A w przemyśle jest agresywne prawie zawsze.

Laminat grawerski, czyli sensowny standard

Najczęściej wybierane rozwiązanie na tabliczki i opisy paneli to dwuwarstwowe tworzywo grawerskie. Wierzchnia warstwa ma jeden kolor, spodnia drugi. Laser zdejmuje wierzch i odsłania kolor spodni, więc napis nie jest naniesiony na powierzchnię, tylko jest samą powierzchnią. Nie ma czego zetrzeć ani zdrapać.

Kontrast wychodzi bardzo czysty, typowo biały napis na czarnym tle albo odwrotnie. Materiał jest odporny na wodę, oleje i typową chemię, dobrze znosi UV i nadaje się do wnętrza szaf sterowniczych, na pulpity, na opisy przycisków i wyłączników.

Ograniczeniem jest temperatura. To wciąż tworzywo, więc przy gorących strefach maszyny albo w pobliżu pieca trzeba iść wyżej.

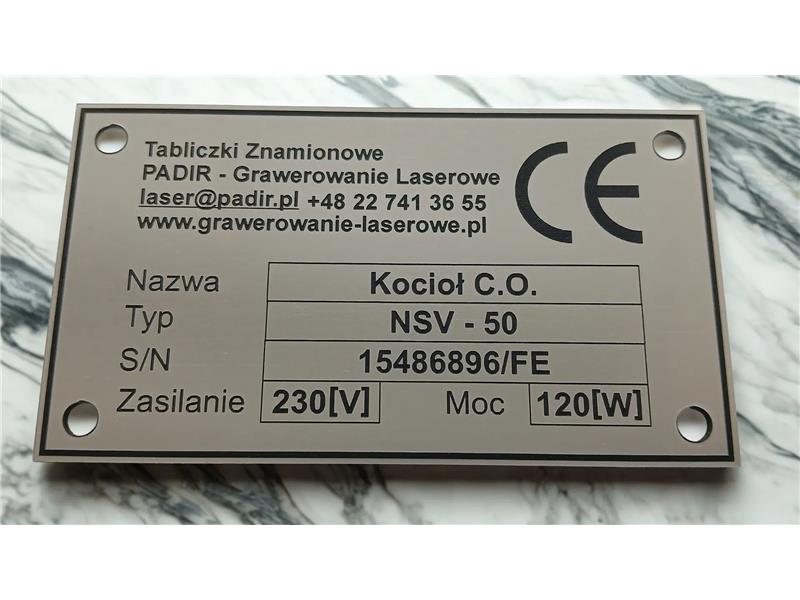

Anodowane aluminium do trudnych warunków

Tam, gdzie jest gorąco, mokro, chemicznie albo na zewnątrz, standardem jest anodowane aluminium. Powierzchnia jest utwardzona i zabarwiona w procesie anodowania, a laser wypala barwnik z warstwy anodowej i odsłania jaśniejszy metal pod spodem.

Znak nie jest warstwą leżącą na wierzchu, tylko zmianą w samym materiale. Nie zejdzie po myciu, nie wyblaknie od słońca, nie odparzy się od temperatury. Tabliczka z anodowanego aluminium przeżyje w warunkach, w których naklejka nie dotrwa do końca gwarancji.

Do bardzo grubych, nośnych tabliczek metalowych, mocowanych na stałe, wchodzi z kolei obróbka mechaniczna. Frezarka wybierze kontur, wykona otwory montażowe i poradzi sobie z materiałem, którego laser nie ruszy. Przy zamówieniu warto po prostu opisać środowisko pracy, a nie z góry wybierać technologię. Dobry wykonawca dobierze ją sam, bo dysponuje kilkoma. Tak działa to na przykład w znakowaniu laserowym dla przemysłu, gdzie o metodzie decyduje to, gdzie tabliczka będzie wisieć.

Numer seryjny i kod, czyli po co to wszystko

Największa przewaga znakowania laserowego nad drukiem ujawnia się przy danych zmiennych. Każda sztuka może mieć inny numer seryjny, inną datę produkcji i inny kod, bo maszyna nie potrzebuje matrycy, tylko pliku. Koszt jednostkowy nie rośnie z liczby wariantów.

To otwiera drogę do kodów DataMatrix i QR wypalonych bezpośrednio na tabliczce. Serwisant przykłada telefon i ma dokumentację, historię przeglądów i listę części. Warunek jest jeden: kod musi mieć realny kontrast i odpowiedni rozmiar. Wypalony za drobno albo na chropowatej powierzchni po prostu się nie zeskanuje, a wtedy cała idea traceability upada.

Cztery błędy, które widać najczęściej

Za mała czcionka. Tabliczka jest projektowana na ekranie, gdzie wszystko jest czytelne. Na maszynie, pod kątem, w słabym świetle, przy zabrudzonej powierzchni, sześciopunktowy napis znika. Bezpieczne minimum przy danych serwisowych to dwa i pół milimetra wysokości znaku.

Zła lokalizacja. Tabliczka trafia na element, który po montażu zasłania osłona albo instalacja. Formalnie jest, praktycznie nie da się jej odczytać bez demontażu.

Mocowanie na sam klej w gorącej strefie. Taśma montażowa ma swój zakres temperatury. Powyżej niego odpuszcza. W takich miejscach nit albo wkręt jest jedynym sensownym rozwiązaniem, więc otwory montażowe trzeba przewidzieć w projekcie, a nie wiercić na miejscu.

Brak zapasu. Tabliczka bywa uszkadzana podczas montażu albo transportu. Domówienie pięciu sztuk później kosztuje więcej niż wykonanie ich od razu z całą serią, bo za każdym razem płaci się za przygotowanie.

Jak to policzyć

Tabliczka jest tanim elementem maszyny wartej dziesiątki tysięcy złotych. Różnica między naklejką a laminatem albo anodowanym aluminium to zwykle kilka złotych na sztuce. Jeden wyjazd serwisu do maszyny, której nie da się zidentyfikować, kosztuje wielokrotnie więcej. Dlatego to jedno z najprostszych miejsc, gdzie oszczędzanie zwyczajnie się nie opłaca, a decyzję podejmuje się raz, na etapie projektu.

Jeśli oznaczenie ma przeżyć maszynę, materiał trzeba dobrać do tego, co się z nią będzie działo przez najbliższe dziesięć lat, a nie do tego, jak wygląda w dniu odbioru. Praktyczne zestawienia materiałów i przykłady realizacji publikuje między innymi Padir.
