Giętarka do rur olejowych i hamulcowych

Nowość od SOCO!

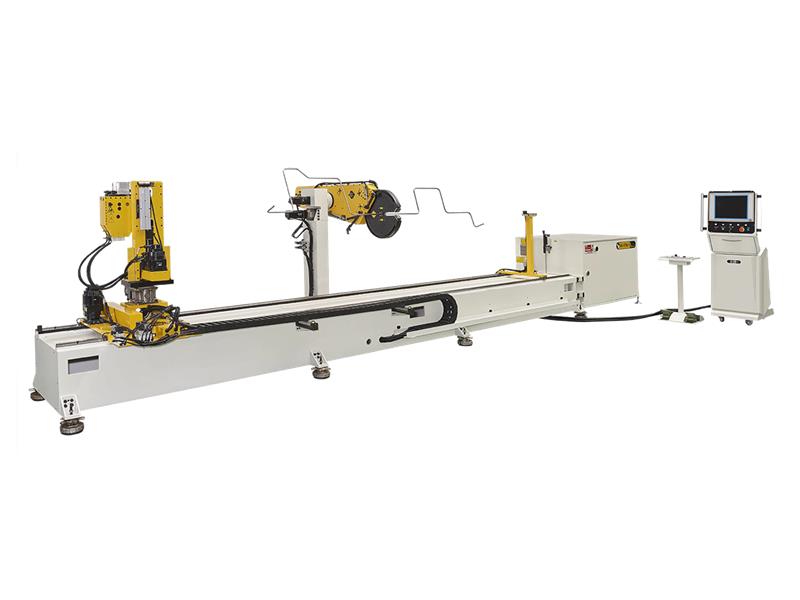

giętarka do rur olejowych i hamulcowych SOCO SB-OTM-15
giętarka do rur olejowych i hamulcowych SOCO SB-OTM-15

W pełni elektryczna (8 osi) giętarka do rur olejowych i hamulcowych SOCO SB-OTM-15 to dedykowana giętarka CNC do przewodów hamulcowych, zaprojektowana do małych rur, zwłaszcza rur Bundy.

W pełni elektryczna (8 osi), gięcie w lewo i w prawo. W pełni elektryczna (8 osi) giętarka do rur olejowych i hamulcowych. SOCO SB-OTM-15 to dedykowana giętarka CNC do przewodów hamulcowych, zaprojektowana do małych rur, zwłaszcza rur Bundy. Maksymalna wydajność gięcia do 15 mm średnicy zewnętrznej. Dzięki 8 osiom elektrycznym i unikalnej konstrukcji umożliwiającej gięcie najbardziej złożonych kształtów i części oferuje najbardziej zaawansowane rozwiązanie i wydajność w swojej klasie.

Automatyzacja

  • 8 osi elektrycznych sterujących gięciem, obrotem rury i ruchem wózka
  • Automatyczne odwracanie głowicy gnącej (z lewej do prawej) po osiągnięciu centralnego obszaru zaciskania, zapewniające w pełni automatyczny cykl dla całego procesu gięcia
  • Opcjonalne automatyczne ładowanie i rozładowywanie

Wydajność

  • Centralny system zaciskania i obrotu zapewniający prawdziwie równoczesny ruch wszystkich osi
  • Najkrótsze czasy cyklu dzięki minimalnej liczbie ruchomych części
  • Nadaje się do przewodów hamulcowych o średnicy do 5000 mm
  • Niezrównana prędkość: 1 gięcie = 2,8 sekundy (średnica zewnętrzna 15,9 mm x 1,5 t)
  • Maksymalny obszar roboczy = minimalne zakłócenia
  • Brak zakłóceń ze stołem maszyny
  • Brak konwencjonalnego ramienia gnącego
  • Brak zakłóceń matrycy ciśnieniowej i gniazda matrycy wycierającej
  • Centralne zaciskanie i obrót z dala od strefy gięcia
  • Możliwości Overmode (tryb powrotu ramienia)

Oprogramowanie

  • Możliwość zaprogramowania do 50 gięć na część, z wyświetlaniem części 3D na ekranie
  • Wprowadzanie danych dla obu Współrzędne XYZ i YBC
  • Overmode (tryb powrotu ramienia) zapewnia elastyczność w celu przesunięcia każdego zagięcia i uniknięcia zakłóceń gięcia
  • Zintegrowana automatyczna kompensacja gięcia i inżynieria odwrotna zagięć po podłączeniu do systemów pomiarowych CMM
  • Połączenie z siecią lokalną (LAN) (opcjonalnie)


Opcje:

  • Narzędzia do gięcia rur
  • Długość podawania maszyny / przedłużenia długości trzpienia
  • 3-stronne zabezpieczenie z drzwiczkami i blokadami
  • Mata bezpieczeństwa
  • Skaner laserowy SICK
  • Kurtyny świetlne / bariery fotokomórek
  • Sterowanie SOCO i2 – wersja offline
  • Czytnik CAD SOCO
  • Interfejs do systemów AICON
  • Interfejs do systemów CMM
  • Oprogramowanie do symulacji gięcia SOCO + wykrywania kolizji
  • System raportowania produkcji SOCO
  • System śledzenia konserwacji maszyn SOCO
  • System klimatyzacji dla IPC
  • System klimatyzacji dla kabiny elektrycznej
  • Konfiguracja do przyszłego połączenia z automatyką SOCO


SPECYFIKACJA

  • Maks. pojemność stali miękkiej: OD 15 x 1,5t x CLR3.0D mm
  • Maksymalna długość rury: 5000 mm
  • Rysowanie promienia gięcia: min. 15 ~ maks. 55 (CLR) mm
  • Maksymalny kąt gięcia: 185°
  • Wymiary: (dł. x szer. x wys.) 7780 x 1550 x 2030 mm
  • Waga: 2500 kg
